Bron : ON5VC
Oscar November Vijf Victor Charlie , beter gekend als Christian , is één van de vaste examinatoren in de basiscursus ON3. Voor de praktische proef die op de 10 meter band doorgaat heeft hij speciaal een Moxon Antenne gebouwd. Lees hieronder zijn relaas en laat de foto’s een inspiratie zijn.

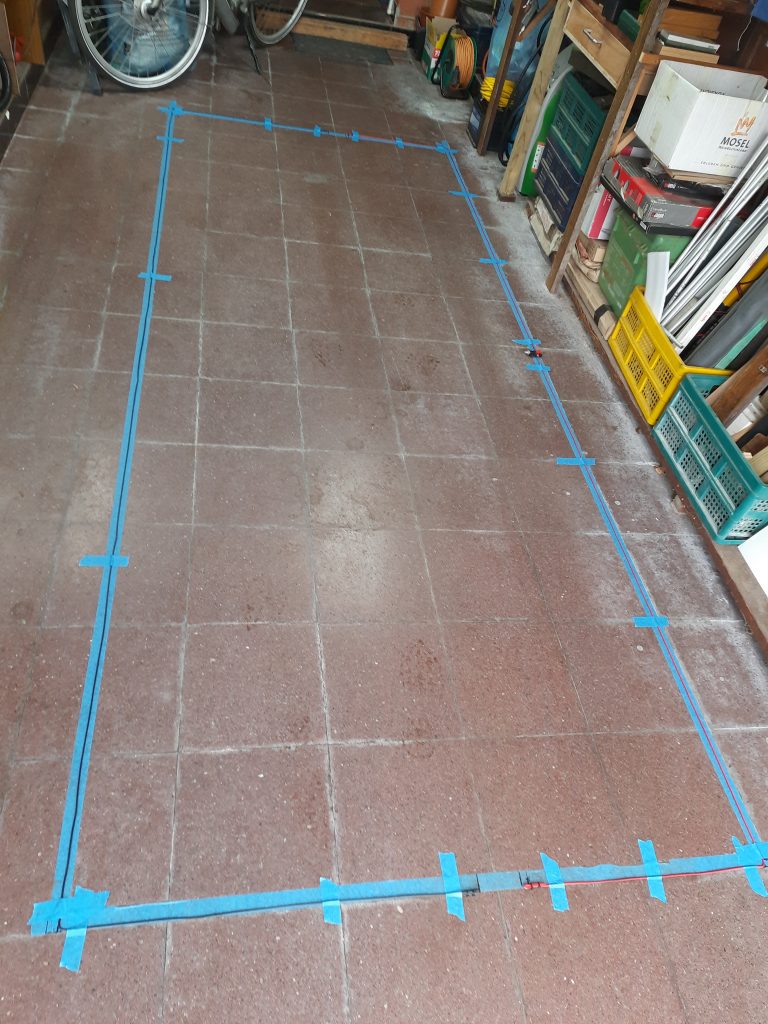

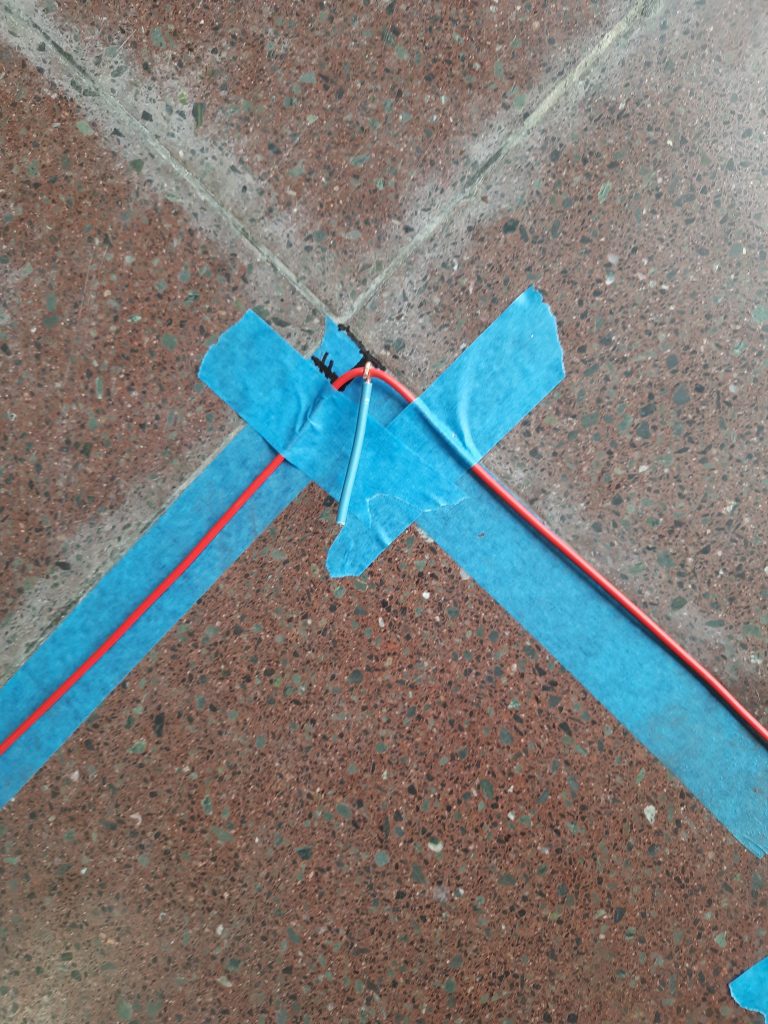

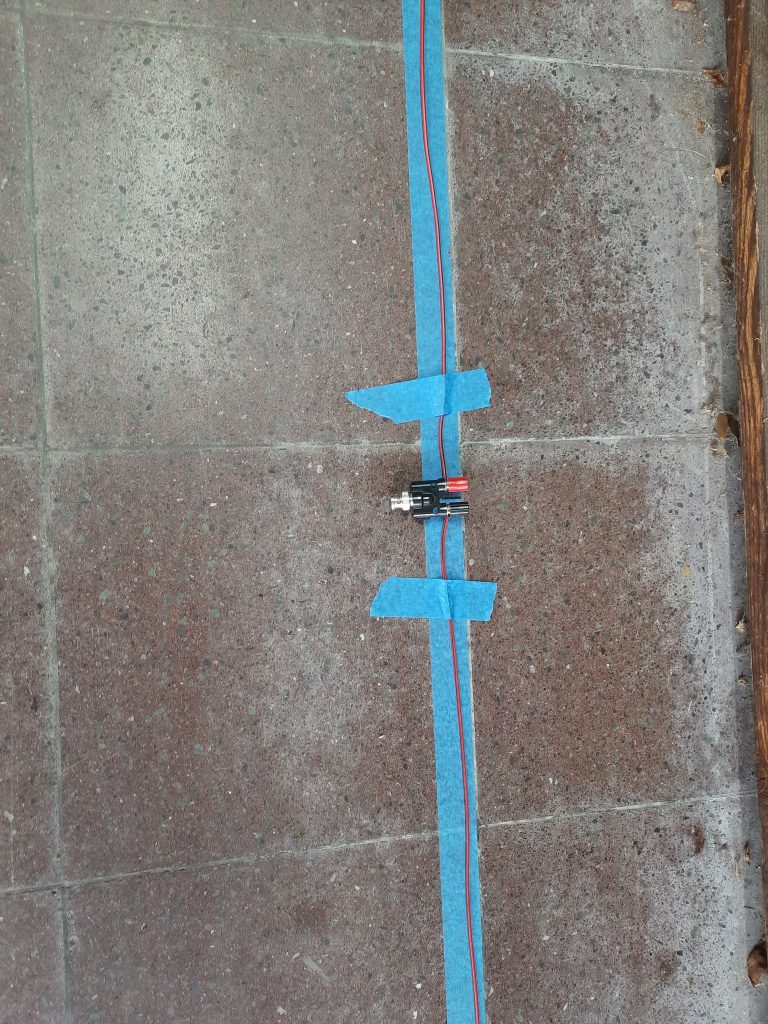

Het eerste wat ik deed was met schilder tape op de grond de antenne uittekenen op ware schaal. Daarna heb ik de draad, het voedingspunt en de isolatoren (touw,…) uitgelegd. De spreiders zijn gerecupereerde glasvezel tentstokken. Deze werden gekozen omdat ze lekker buigzaam zijn.

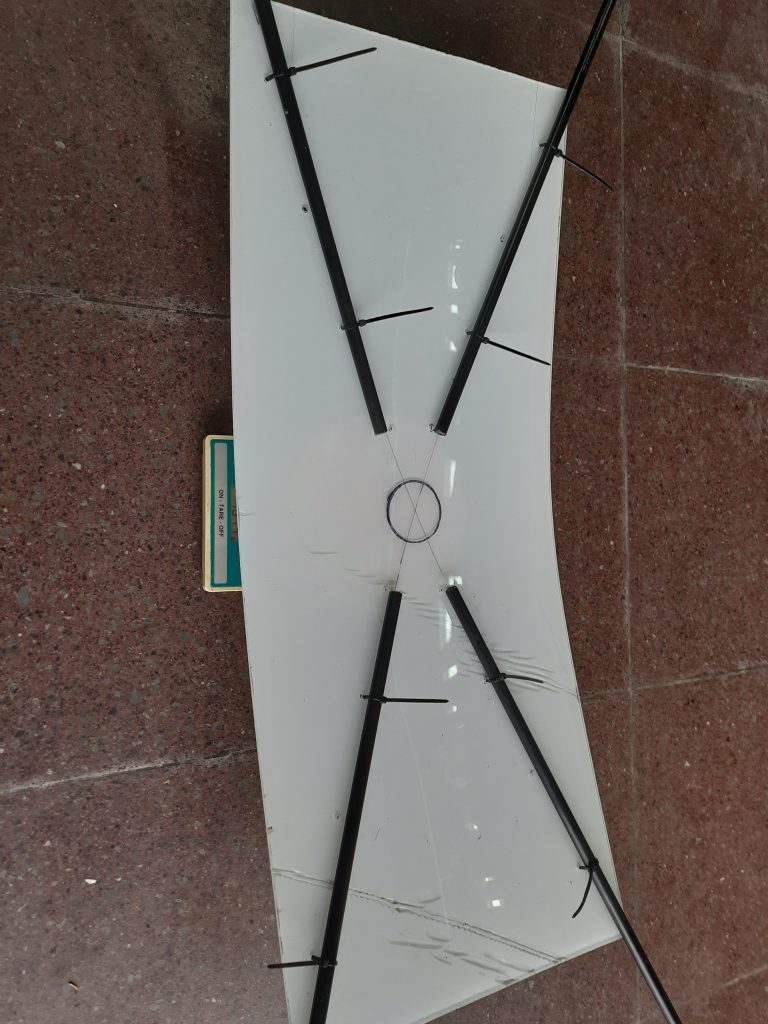

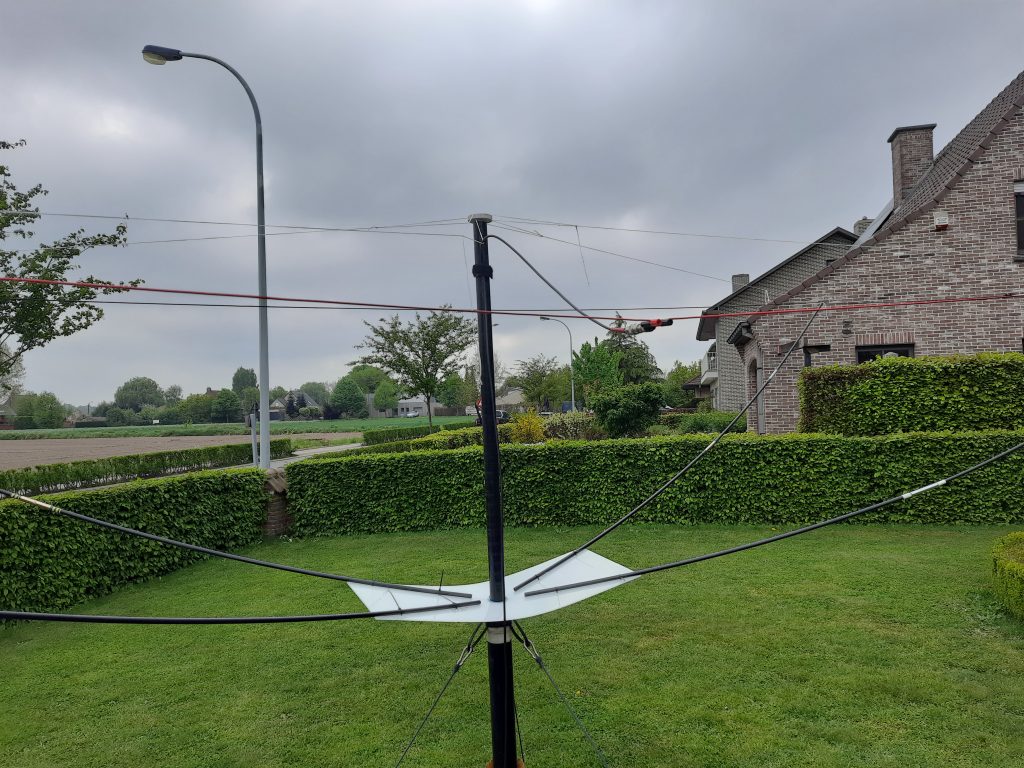

De midden plaat is 4mm plexi met in de midden een gat om de glasvezelmast door te steken, en één extra deel omhoog om de moxon stabiliteit te geven.

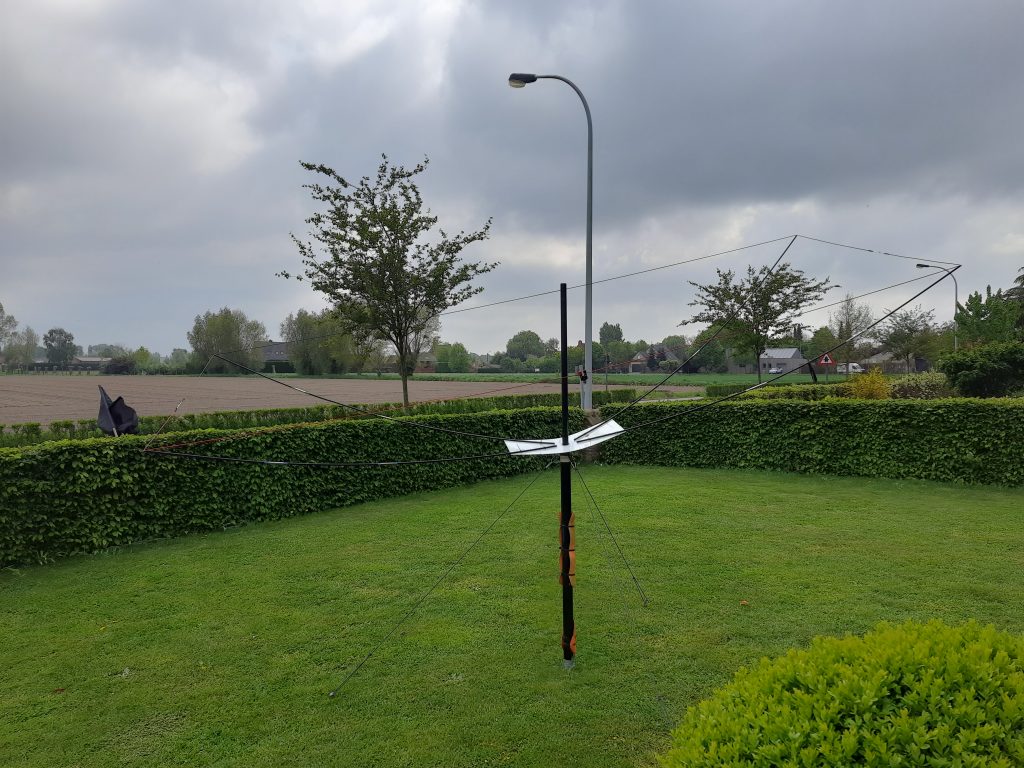

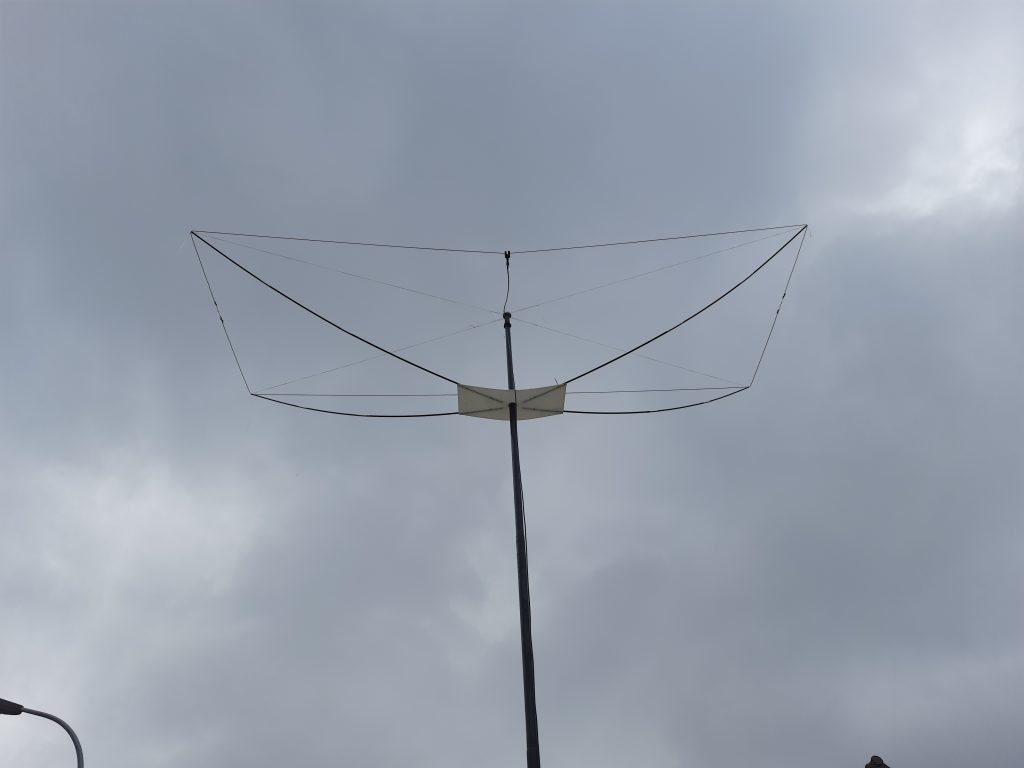

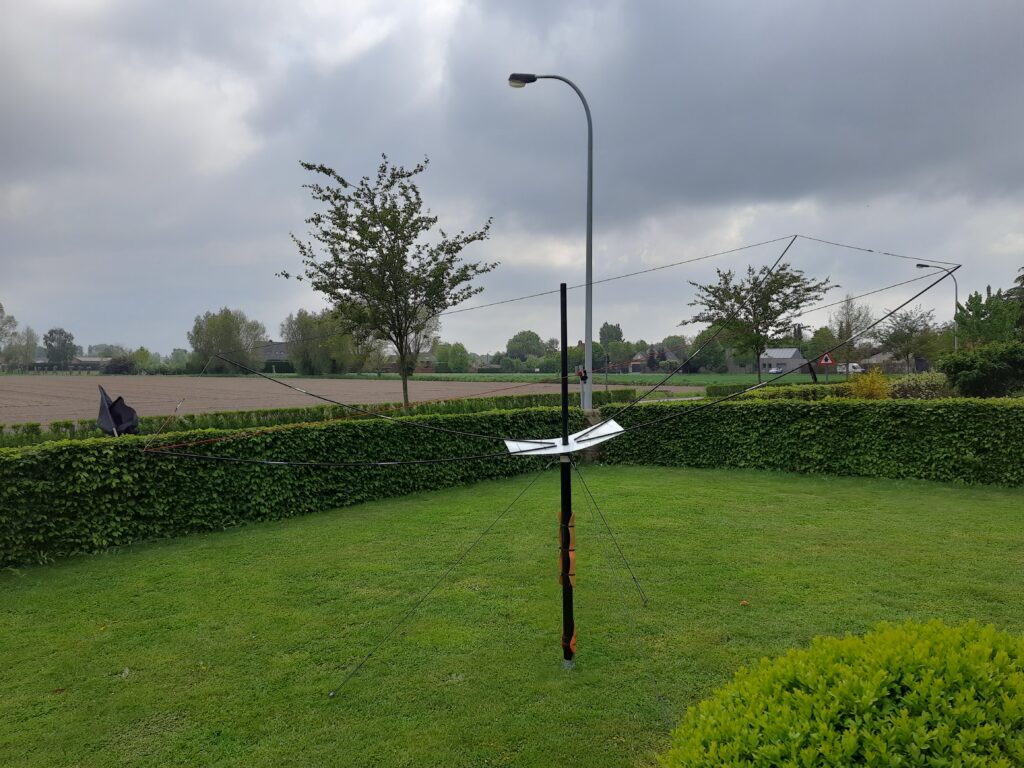

Het uiteindelijk gewicht is 1,6 Kg. Voor de mast op 5m hoogte is dit geen enkel probleem. Ik koos voor 5m omdat dat de halve golflengte is en dus de ideale hoogte.

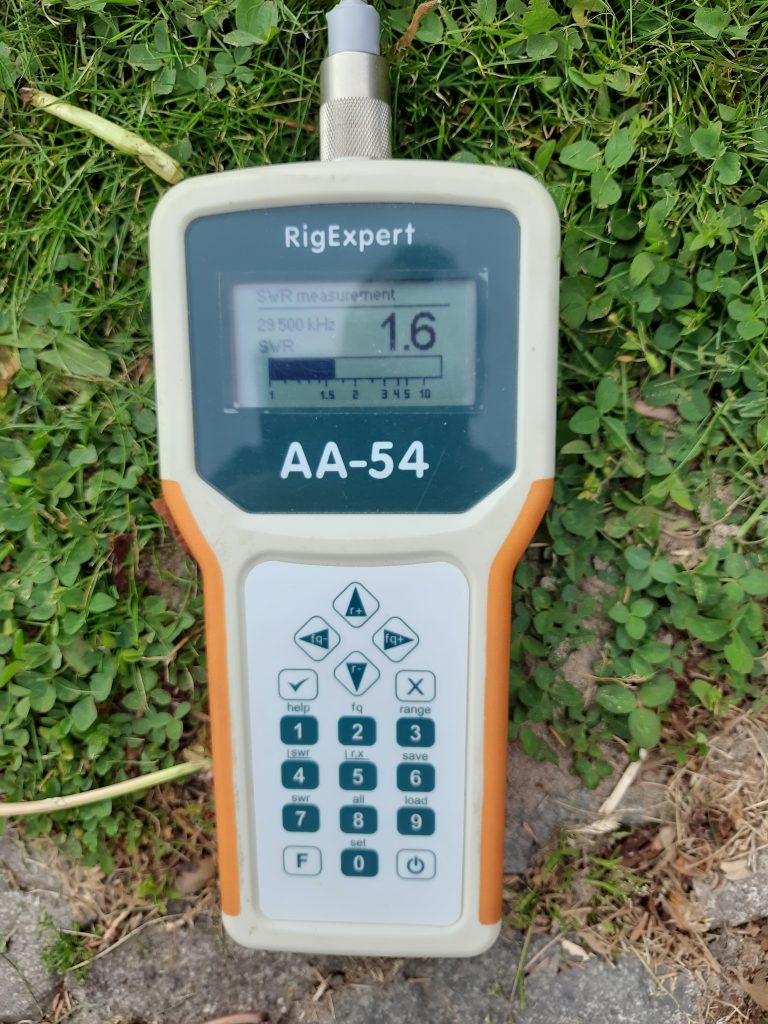

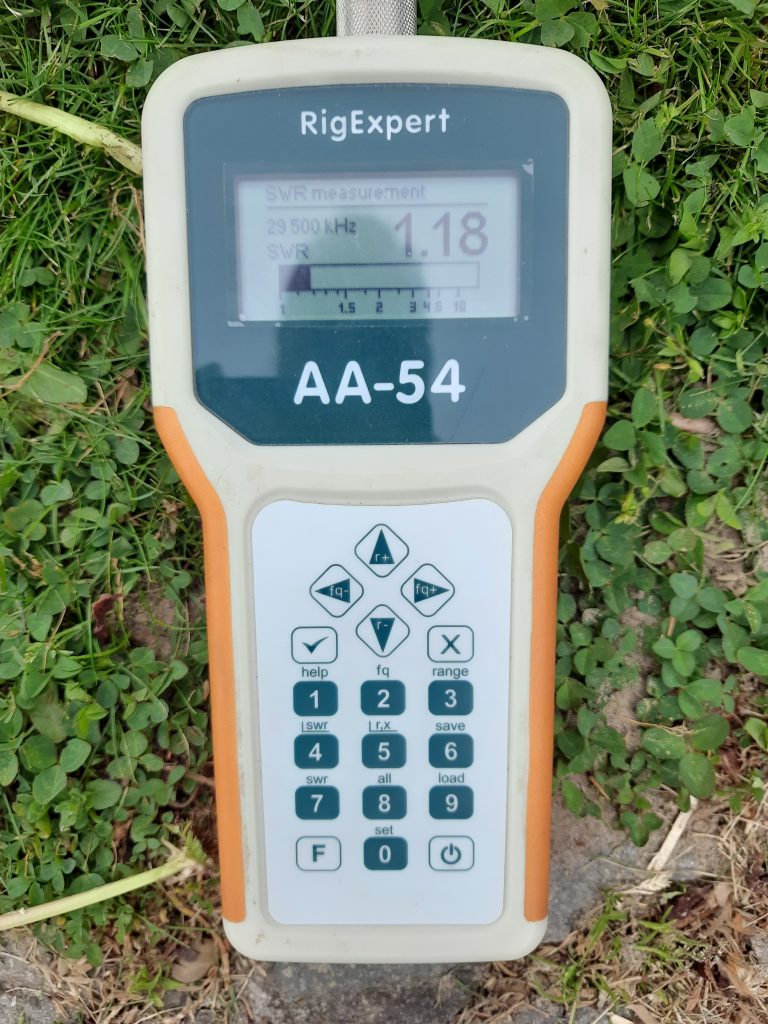

De SWR op 29500 Khz is prima. De antenne is gemakkelijk aan te passen en anders doet de tuner het wel 🙂
Wikipedia over de MOXON antenne: https://en.wikipedia.org/wiki/Moxon_antenna
