DE DWINGELO TELESCOOP ACTIEF VOOR RADIOAMATEURS:

Van Jaap PA0T kreeg ik het heugelijk nieuws doorgestuurd dat op zondag 20 april de telescoop van Dwingelo bemand zal worden. Ter info, bij elke ATV contest is Jaap voor mij een steevaste verbinding van meer dan 300km op 70cm D-ATV.

“begin bericht”:

Frans, wil jij onderstaande mededeling svp tijdig delen met zoveel mogelijk Belgische ATV-er’s? Vooral ook leuk voor de stations met weinig vermogen.

Tijdens de DATV activiteits-contest in het weekend van 19 en 20 april willen we de 25 meter Dwingeloo schotel weer activeren. Dit geeft ook de kleine D-ATVstations in de verre omtrek weer de gelegenheid om hun beste DX te vergroten. De schotel kan met aardse verbindingen helaas alleen ontvangen, zenden is bij een lage opstralingshoek is niet toegestaan.

Wij zijn actief op 70 cm, de gain van de schotel is daar 36 dB. Desgevraagd kunnen we ook op 23 cm of 13cm ontvangen, de gain is daar uiteraard nog veel hoger (48, resp. 55 dB).

De Dwingeloo schotel is onder de call PI9RD QRV op zondag 20 april van 6.00 – 10.30 uur UTC, dus 8.00 – 12.30 lokale tijd. Afspraken kunnen worden gemaakt via de chat op DXSpot.tv.                        Ook zijn we via de bekende kanalen op Zello actief.

Wij hopen veel stations in Nederland en daarbuiten te kunnen zien.

Jaap PA0T, Jan PA3FXB en Erik PA1ET,

“einde bericht”

Bovenstaande is een uitzonderlijke gelegenheid voor iedereen die in ATV op 70, 23 of 13cm kan zenden, met welk vermogen of antenne dan ook, ten einde zijn beste DX naar ongekende limieten op te voeren.

Zoek in elk geval via https://www.egloff.eu/qralocator/  naar je QRA locator met 8 of 10 digits (inzoomen tot op je straat en je huisnummer), want de 3dB openingshoek van Dwingelo is maar 1.86 graden breed.

VERON ATV CONTEST:

De vorige contest is nog maar net voorbij en de volgende, deze keer echter alleen voor smalband D-ATV, is alweer in aantocht, nl. volgend weekend op 19 en 20 april.

Deze gaat door op 6m, 2m en 70cm met een SR van maximaal 333ks op 6m en 125ks op 2m.

Voor 70cm is er geen maximale bandbreedte vooropgesteld waarbij we aannemen dat een SR van 1000ks ook aanvaardbaar is, op die manier kunnen ook stations met iets oudere D-ATV toestellen deelnemen.

Een enige gelegenheid is dit om ook op 6m eens iets uit te proberen. Deze band leent zich wegens de brede en erg flexibele fresnelzone uitstekend voor OM’s met laag opgestelde antennes ergens in een vallei, of zelfs voor het ontvangen en zenden met draadantennes. Ook met een eenvoudige zelfgemaakte dipool kan men namelijk uitstekende resultaten boeken.

Bovendien is de verzwakking voor 6m op afstand bijna 20dB lager dan op 70cm, waartegenover dan natuurlijk staat dat de winst van een antenne op 70cm gemakkelijk 10dB meer kan zijn dan een antenne op 6m.  Maar dit laat toch nog altijd een winst van ordegrootte 10dB over ten voordele van de 6m band. Met 10W op 6m kan je dus minstens gelijkaardige resultaten boeken als met 100W op 70cm.

Dus zeker proberen ook als je alleen kunt ontvangen.

EEN UPCONVERTER BOUWEN VOOR 6 EN 10M:

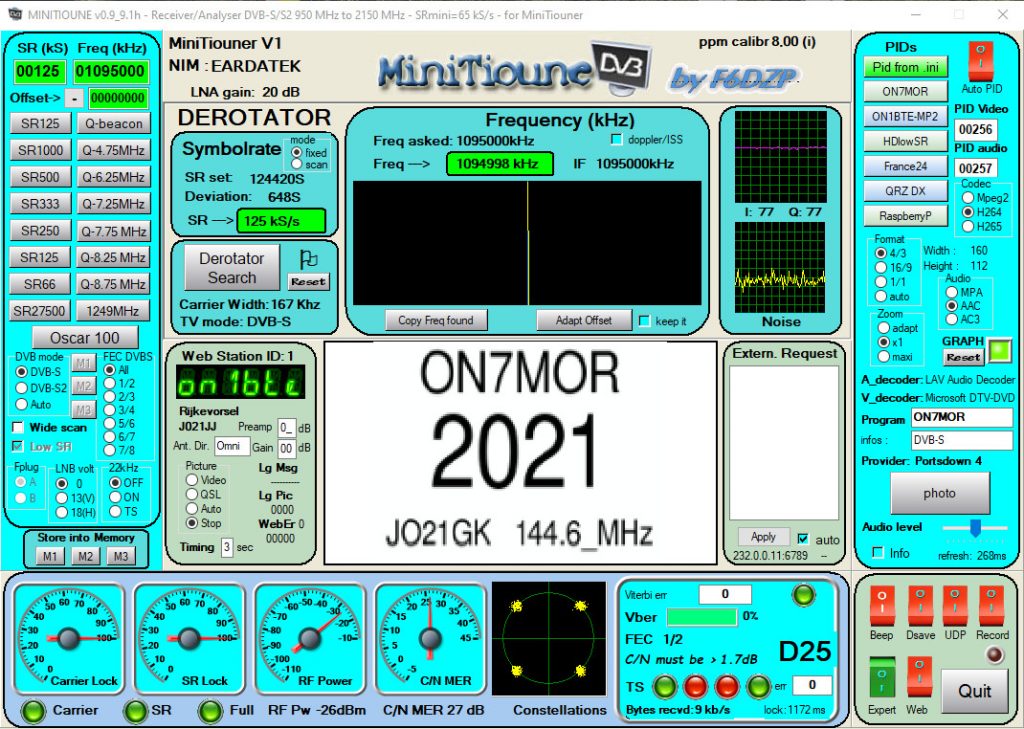

Ik wil voor de RB ATV contest graag de minitiouner (MT) gebruiken om DVB-S2 te decoderen omdat deze in mijn geval veel sneller een beeld geeft.

Handicap echter, de laagste frequentie die de MT kan ontvangen is 70MHz en een toch belangrijk deel van volgende ATV contest zal zich op 6m (51.7MHz) afspelen.

Ik ben dus een experiment begonnen met een upconverter om het 6m signaal te brengen waar de MT het wel kan ontvangen.

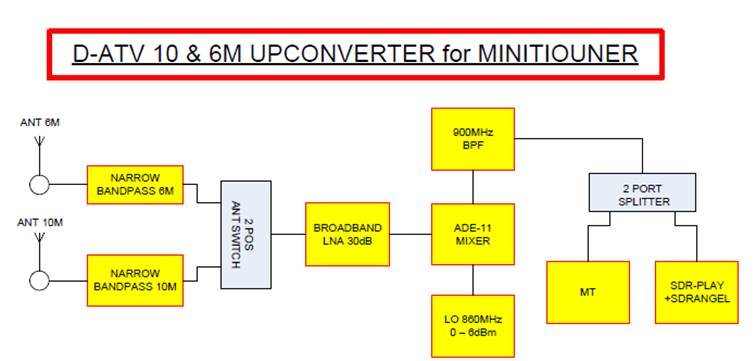

Hiervoor heb ik een ADE11 mengtrap gebruikt en als lokale oscillator een chinees signaal generatortje type ADF4351xx. Het signaal dat uit de mengtrap komt bevat zowel de som als het verschil als de LO zelf. Ik wens de som te gebruiken (positieve menging) en zowel de lokale oscillator (LO) als het verschilproduct weg te filteren met een bandpass filter.

Noteer: bij een negatieve menging wordt het D-ATV signaal omgedraaid en daar kunnen niet alle ontvangers mee overweg.

Van een vorig gelijkaardig experiment, om 6m, 2m en 70cm te kunnen ontvangen met een Octagon SAT RX had ik nog een aantal keramische bandpassfilters rond 1900 en 2100 MHz liggen, maar telkens duikt er ofwel een spurious op vlak naast mijn gewenste signaal of krijg ik de LO niet voldoende onderdrukt.

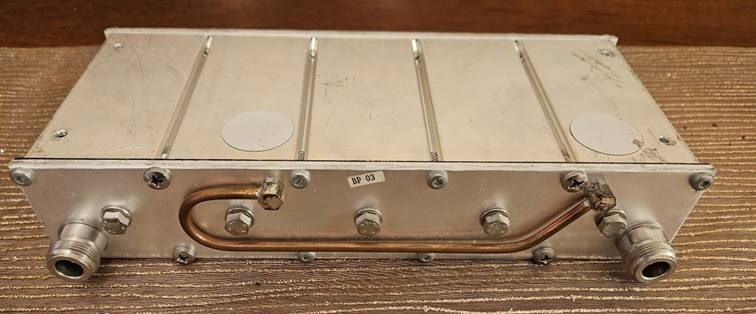

Ook van de signaal generatortjes heb ik ook een aantal verschillende types liggen, maar van  geen enkele combinatie kan ik echt tevreden zijn. Dan maar even inspiratie gaan opdoen tussen de schatten op zolder tot mijn oog valt op een reeks caviteiten die ergens in de 900MHz band zitten uit het vroege GSM tijdperk. Deze bandpassfilters (foto hieronder) zijn vrij gemakkelijk te vinden op allerlei hambeurzen en perfect geschikt voor het maken van een upconverter voor 10 en 6m.

Deze filters had ik mijn poging om een converter  te maken voor de RX op de Octagon links laten liggen omdat die beneden de onderste grens 950MHz van de SAT RX vallen.

Dus had ik nu “voer” om alle mogelijke combinaties opnieuw uit te proberen.

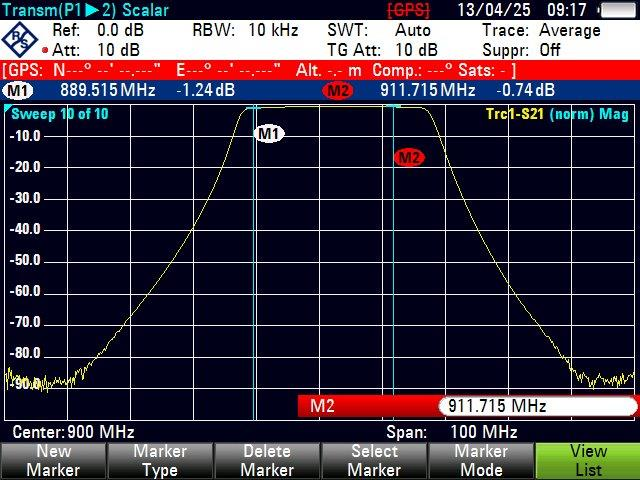

Bij het uitmeten stel ik vast dat die 900MHz BP filters ordegrootte 25MHz breed zijn en een zeer goede onderdrukking bieden voor alle ongewenste mengproducten (>80dB) waarbij ze toch zowel 51.7MHz en gelijktijdig 29.5MHz kunnen doorlaten, ik moet voor 10m alleen de RX frequentie op de MT aanpassen en een ander (10m) bandpassfilter voor mijn preamp plaatsen. Er bleef echter een probleempje, de eigen ruisvloer van mijn mengtrap was niet laag genoeg voor een erg zwak signaal op 6m. Ik heb dit kunnen oplossen door een tweede lownoise voorversterker te plaatsen vlak achter mijn 6m bandpassfilter.

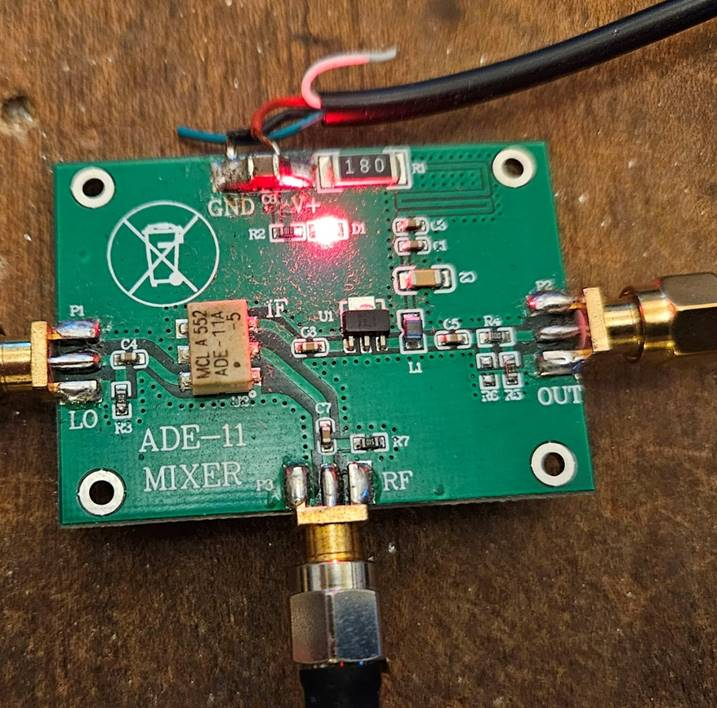

De ADE-11 mengtrap waarop links de lokale oscillator wordt aangesloten, onderaan het gefilterde en versterkte antennesignaal van 6 of 10m en rechts de uitgang naar de MT.

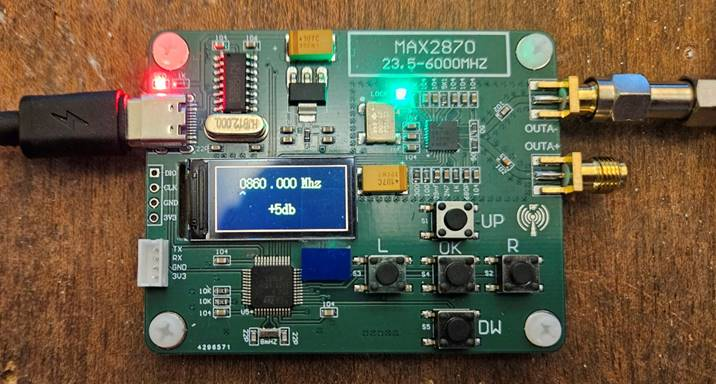

Hierboven de gebruikte signaalgenerator (LO) op 860MHz ingesteld.

Het resultaat voor 6m is 51.7MHz + 860MHz of 911.7MHz

Ik stel echter vast dat de frequentie van de signaalgenerator 15KHz te hoog is waardoor mijn signaal aan de uitgang op 911.715MHz komt te zitten.

Ik verkies dit eerder op mijn ontvanger aan te passen dan de LO 15KHz lager in te stellen, want als men op de SG instellingen ingeeft na de komma ipv van ronde MHz getallen heb ik in het verleden ervaren dat de zijbandruis van de generator dan minder goed is.

Voor 10m is het resultaat 29.5MHz + 860MHz of 889.515MHz, dit signaal komt nog steeds perfect door mijn filter met dezelfde goede onderdrukking van spurious en spiegels.

Met bovenstaande gegevens is het bouwen van een converter supergemakkelijk en voor iedereen toegankelijk.

-Nog over de Minitiouner tov SDR PLAY / SDR ANGEL:

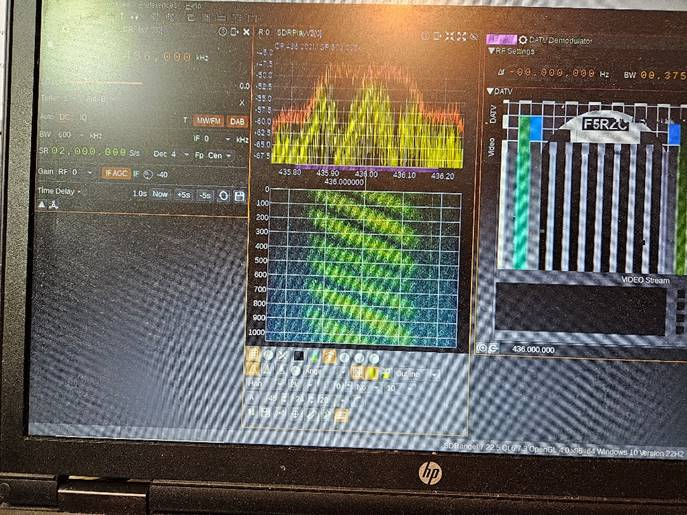

In een van mijn vorige nieuwsbrieven schreef ik een rapport over de werking van deze oplossingen en kwamen we tot de vaststelling dat we die idealiter beiden gelijktijdig zouden moeten kunnen gebruiken. Op de SDR ANGEL kan men, zoals in het hierna volgende afbeelding, in de waterval zien dat het binnenkomend signaal gestoord is door multipad ontvangst. Onze Nederlandse collega’s geven dit fenomeen de schilderachtige benaming van “zuurstok effect”, bij ons noemen we dat “lekstok” of “kurkenstrekker”.

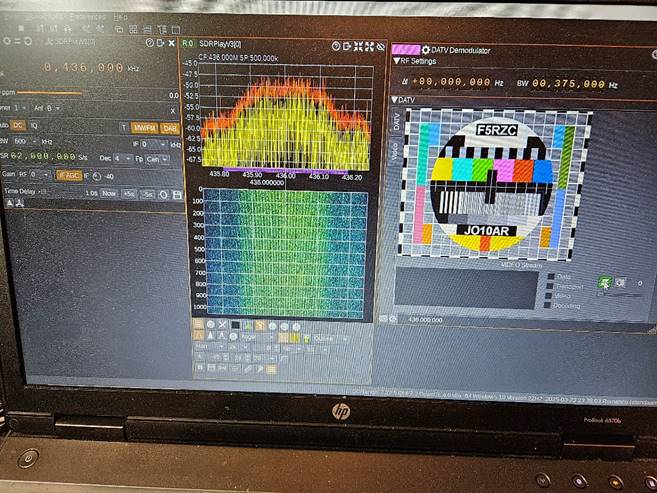

Dit is iets waarvan men zich bij ontvangst met een MT of zelfs met een spectrumanalyzer als gevoelige monitor niet bewust is en wat de vorming van een beeld tegenwerkt. Dit wetende echter kan men geduld  hebben om te wachten tot het storende fenomeen (tijdelijk) over gaat. Zie beeld hierna, na een tiental minuten wachten.

Nog een ander voordeel van de SDR-PLAY SDRANGEL combinatie is dat je op het spectrum en waterval duidelijk kan zien dat de ontvangen frequentie eventueel niet volledig klopt.

73 – FRANS – ON4VVV
